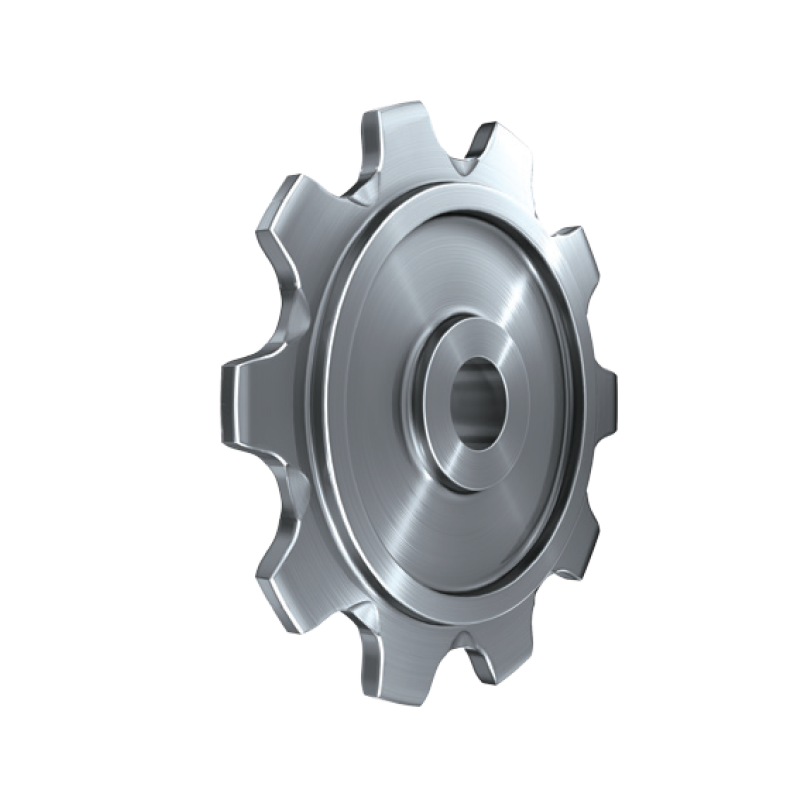

Kettenräder & Umlenkrollen

In diversen Ausführungen

-einteilige Antriebs-Kettenräder
-mehrteilige Antriebs-Kettenräder
-Antriebs-Kettensterne
-Umlenkrollen
-etc.

Natürlich führen wir alle Produkte in unterschiedlichen Stahlqualitäten passend zum jeweiligen Einsatzzweck.

info@ks-tech.at +43(0)5373/76020
Förderketten Förderketten

Unterkategorie: Förderketten zubehör

Teilen:

  • Kettenräder für Gabellaschenketten

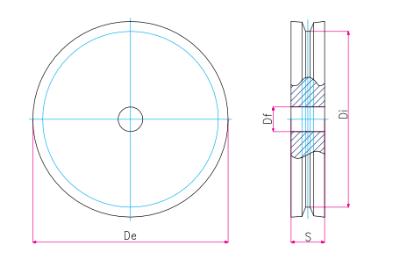

    Kettenräder & Umlenkrollen
    10160
    Code De (mm) Di (mm) Df (mm) S (mm)
    10160/06R 160 140 25 34
    10160/08R 229 209 25 34
    10160/10R 295 275 30 34
    10160/12R 356 336 40 34
    10160/14R 420 400 40 34
    10160-R
    Code De (mm) Di (mm) Df (mm) S (mm)
    10160-R/06R 160 136 25 40
    10160-R /08R 229 205 25 40
    10160-R /10R 295 271 30 40
    10160-R /12R 356 332 40 40
    10160-R /14R 420 396 40 40
    14218
    Code De (mm) Di (mm) Df (mm) S (mm)
    14218/06R 234 210 40 50
    14218/07R 280 256 40 50
    14218/08R 320 296 40 50
    14218/09R 362 338 40 50
    14218/10R 415 391 40 50
    14218/11R 454 430 40 50
    14218/12R 500 476 40 50
    14218/13R 545 521 40 50
    14218/14R 588 564 40 50
    14218/15R 632 608 40 50
    14218/16R 677 653 40 50
    14226
    Code De (mm) Di (mm) Df (mm) S (mm)
    14226/06R 234 214 40 70
    14226/07R 280 260 40 70
    14226/08R 320 300 50 70
    14226/09R 362 342 50 70
    14226/10R 415 395 50 70
    14226/11R 454 434 50 70
    14226/12R 500 480 50 70
    14226/13R 545 525 50 70
    14226/14R 588 568 50 70
    14226/15R 632 612 50 70
    14226/16R 677 657 50 70
    20028
    Code De (mm) Di (mm) Df (mm) S (mm)
    20028/08R 462 438 60 75
    20028/12R 587 563 60 75
    20028/12R 712 688 60 75
    26040
    Code De (mm) Di (mm) Df (mm) S (mm)
    26040/08R 604 580 60 80
    26040/10R 766 742 60 80
    26040/12R 929 905 60 80

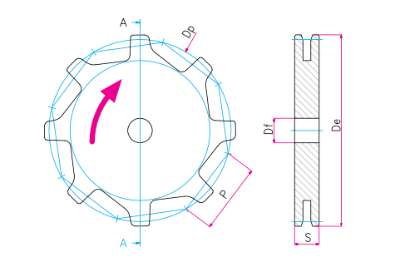

    Kettenräder & Umlenkrollen
    10160
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) S (mm)
    10160/06C 6 203,20 216 30 34
    10160/08C 8 265,49 277 40 34
    10160/10C 10 328,78 340 40 34
    10160/12C 12 392,55 404 50
    10160/14C 14 456,58 468 50 34
    10160-R
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) S (mm)
    10160-R/06C 6 203,20 216 30 40
    10160-R /08C 8 265,49 277 40 40
    10160-R /10C 10 328,78 340 40 40
    10160-R /12C 12 392,55 404 50 40
    10160-R /14C 14 456,58 468 50 40
    14218
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) S (mm)
    14218/06C 6 284,00 304 40 50
    14218/07C 7 327,31 344 40 50
    14218/08C 8 371,06 390 40 50
    14218/09C 9 415,18 435 40 50
    14218/10C 10 459,52 480 40 50
    14218/11C 11 504,02 524 40 50
    14218/12C 12 548,64 570 40 50
    14218/13C 13 593,37 614 40 50
    14218/14C 14 638,15 660 40 50
    14218/15C 15 682,87 702 40 50
    14218/16C 16 727,90 748 40 50
    14226
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) S (mm)
    14226/06C 6 284,00 304 40 70
    14226/07C 7 327,31 344 40 70
    14226/08C 8 371,06 390 40 70
    14226/09C 9 415,18 435 40 70
    14226/10C 10 459,52 480 40 70
    14226/11C 11 504,02 524 40 70
    14226/12C 12 548,64 570 40 70
    14226/13C 13 593,37 614 40 70
    14226/14C 14 638,15 660 40 70
    14226/15C 15 682,87 702 40 70
    14226/16C 16 727,90 748 40 70
    20028
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) S (mm)
    20028/08C 8 522,40 546 60 75
    20028/12C 10 647,40 672 60 75
    20028/12C 12 772,80 797 60 75
    26040
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) S (mm)
    26040/08CS 8 679,41 709 60 80
    26040/10CS 10 841,37 870 60 80
    26040/12CS 12 1.004,56 1.035 60 80

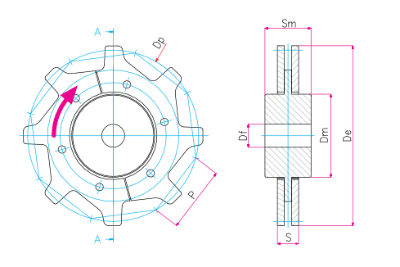

    Kettenräder & Umlenkrollen
    10160
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) Dm (mm) S (mm) Sm (mm)
    10160/06CS 6 203,20 216 25 85 34 60
    10160/08CS 8 265,49 277 30 120 34 60
    10160/10CS 10 328,78 340 40 160 34 80
    10160/12CS 12 392,55 404 50 230 34 80
    10160/14CS 14 456,58 468 50 280 34 80
    10160-R
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) Dm (mm) S (mm) Sm (mm)
    10160-R/06CS 6 203,20 216 25 85 34 75
    10160-R /08CS 8 265,49 277 30 120 34 75
    10160-R /10CS 10 328,78 340 40 160 34 95
    10160-R /12CS 12 392,55 404 50 230 34 95
    10160-R /14CS 14 456,58 468 50 280 34 95
    14218
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) Dm (mm) S (mm) Sm (mm)
    14218/06CS 6 284,00 304 40 120 45 90
    14218/07CS 7 327,31 344 40 150 45 100
    14218/08CS 8 371,06 390 40 180 45 100
    14218/09CS 9 415,18 435 40 230 45 100
    14218/10CS 10 459,52 480 40 240 45 100
    14218/11CS 11 504,02 524 40 280 45 110
    14218/12CS 12 548,64 570 40 330 45 110
    14218/13CS 13 593,37 614 40 370 45 110
    14218/14CS 14 638,15 660 40 450 45 110
    14218/15CS 15 682,87 702 40 470 45 130
    14218/16CS 16 727,90 748 40 500 45 130
    14226
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) Dm (mm) S (mm) Sm (mm)
    14226/06CS 6 284,00 304 40 120 66 90
    14226/07CS 7 327,31 344 40 150 66 100
    14226/08CS 8 371,06 390 40 180 66 100
    14226/09CS 9 415,18 435 40 230 66 100
    14226/10CS 10 459,52 480 40 240 66 100
    14226/11CS 11 504,02 524 40 280 66 110
    14226/12CS 12 548,64 570 40 330 66 110
    14226/13CS 13 593,37 614 40 370 66 110
    14226/14CS 14 638,15 660 40 450 66 110
    14226/15CS 15 682,87 702 40 470 66 130
    14226/16CS 16 727,90 748 40 500 66 130
    20028
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) Dm (mm) S (mm) Sm (mm)
    20028/08CS 8 522,40 546 60 300 69 130
    20028/12CS 10 647,40 672 60 400 69 130
    20028/12CS 12 772,80 797 60 500 69 130
    26040
    Code Zähne Anzahl Dp (mm) De (mm) Df (mm) Dm (mm) S (mm) Sm (mm)
    26040/08CS 8 679,41 350 60 300 76 150
    26040/10CS 10 841,37 400 60 400 76 150
    26040/12CS 12 1.004,56 550 60 500 76 150

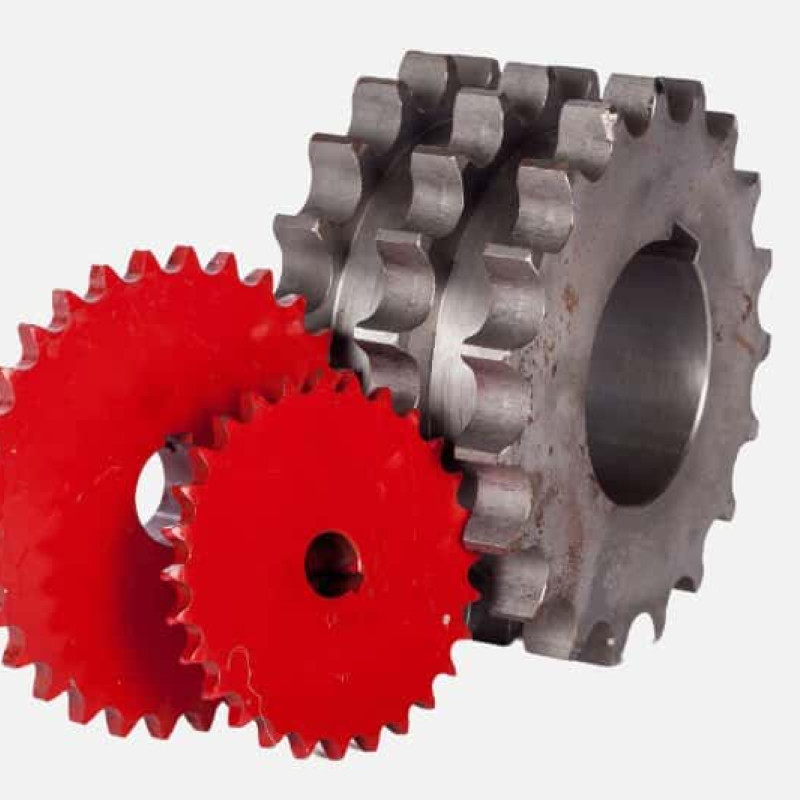

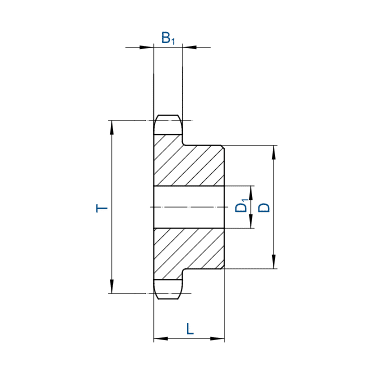

    Kettenräder für Rollenketten

    Einfachausführung

    * Auch ohne Nabe erhältlich.
    * Mit Taperlock-Spannbuchse erhältlich.
    * Sonderausführungen nach individueller Zeichnung.

    Zähne B1 (mm) T (mm) D1 (mm) D (mm) L (mm)
    10 5,3 30,82 8 20 22
    11 5,3 33,81 8 22 25
    12 5,3 36,80 8 25 25
    13 5,3 39,80 10 28 25
    14 5,3 42,81 10 31 25
    15 5,3 45,81 10 34 25
    16 5,3 48,82 10 37 28
    17 5,3 51,84 10 40 28
    18 5,3 54,85 10 43 28
    19 5,3 57,87 10 45 28
    20 5,3 60,89 10 46 28
    21 5,3 63,91 12 48 28
    22 5,3 66,93 12 50 28
    23 5,3 69,95 12 52 28
    24 5,3 72,97 12 54 28
    25 5,3 76,00 12 57 28
    Kettenräder & Umlenkrollen

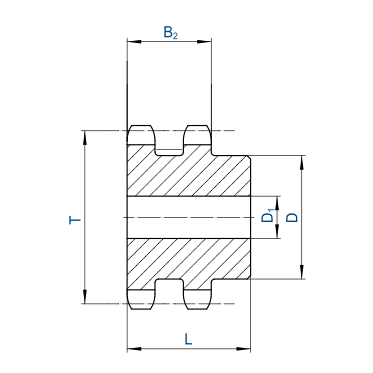

    Zweifachausführung

    * Auch ohne Nabe erhältlich.
    * Mit Taperlock-Spannbuchse erhältlich.
    * Sonderausführungen nach individueller Zeichnung.

    Zähne B1 (mm) T (mm) D1 (mm) D (mm) L (mm)
    10 15,4 30,82 8 20 22
    11 15,4 33,81 10 22 25
    12 5,3 36,80 10 25 25
    13 15,4 39,80 10 28 25
    14 15,4 42,81 10 31 25
    15 15,4 45,81 10 34 25
    16 15,4 48,82 12 37 30
    17 15,4 51,84 12 40 30
    18 15,4 54,85 12 43 30
    19 15,4 57,87 12 46 30
    20 15,4 60,89 12 49 30
    21 15,4 63,91 12 52 30
    22 15,4 66,93 12 55 30
    23 15,4 69,95 12 58 30
    24 15,4 72,97 12 61 30
    25 15,4 76,00 12 64 30
    Kettenräder & Umlenkrollen

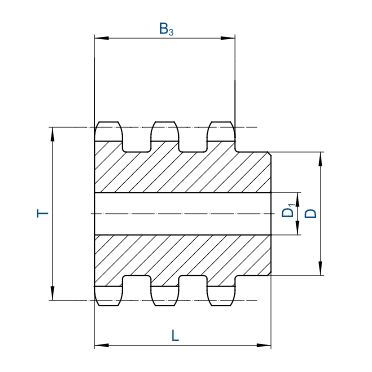

    Dreifachausführung

    * Auch ohne Nabe erhältlich.
    * Mit Taperlock-Spannbuchse erhältlich.
    * Sonderausführungen nach individueller Zeichnung.

    Zähne B3 (mm) T (mm) D1 (mm) D (mm) L (mm)
    10 15,4 30,82 - - -
    11 15,4 33,81 - - -
    12 5,3 36,80 - - -
    13 15,4 39,80 10 28 35
    14 15,4 42,81 - - -
    15 15,4 45,81 12 34 35
    16 15,4 48,82 - - -
    17 15,4 51,84 12 45 35
    18 15,4 54,85 - - -
    19 15,4 57,87 12 46 35
    20 15,4 60,89 - - -
    21 15,4 63,91 14 52 40
    22 15,4 66,93 - - -
    23 15,4 69,95 14 58 40
    24 15,4 72,97 - - -
    25 15,4 76,00 14 64 40
    Kettenräder & Umlenkrollen

    Kettenräder für Rundstahlketten

    → Zahnkettenräder und Umlenkrollen

    Einzelzähne für alle Dimensionen

    → Kettenräder Innenverzahnt und Taschenverzahnt

    Mehrteilig, Einteilig oder mit austauschbaren Segmenten

    → Kettenrollen für DIN-System

    Für DIN 764 und DIN 766

    Kettenräder für Buchsenförderketten

    → Kettenradscheiben

    Für FV und M Serie

    → Kettenrad mit einseitiger/beidseitiger Nabe

    Für FV und M Serie

    → Sonderkettenräder nach individueller Zeichnung
