Buchsenförderketten

Buchsenförderketten in DIN 8167 & 8165


Als Sonderausführung oder nach DIN 8167 oder DIN 8165 laufen seit vielen Jahren erfolgreich in diversen Industrien wie Energieerzeugung, Holz- und Spanplattenindustrie etc. Durch den Einsatz von qualitativ hochwertigen Vormaterialien und eine durch Automatisierung garantierte Wiederholgenauigkeit in der Herstellung erreichen unsere Förderketten beste Standzeiten.

info@ks-tech.at +43(0)5373/76020

Förderketten Förderketten

Unterkategorie: Kettentypen

Teilen:

  • Werkstoffe | Materialien

    Bolzen:

    • Ck15
    • 16MnCr5
    • 42CrMo4
    • 1.4301 (AISI 304)

    Buchsen:

    • Ck15
    • 16MnCr5
    • 42CrMo4
    • 1.4301 (AISI 304)

    Rollen:

    • Ck15
    • Ck45
    • 16MnCr5
    • 42CrMo4

    Laschen:

    • Ck45
    • Ck45
    • 30MnB5
    • 42CrMo4

    Alle Kettenbestandteile sind aus hochwertigen Einsatzstählen und auch anderen Stählen hergestellt. Die Komponenten für Buchsenförderketten sind je nach Material im Einsatz gehärtet oder vergütet. Bolzen und Buchsen sind Standardmäßig gegen verdrehen abgeflacht und die Bolzen sind vernietet oder verschweißt.

    Kettentypen

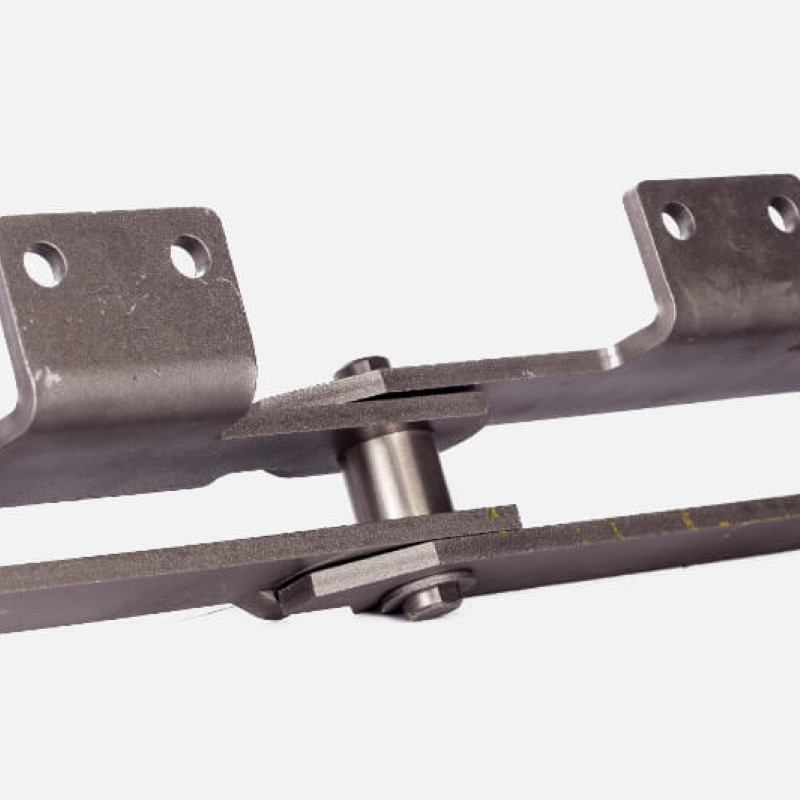

    Buchsenförderketten
    Buchsenförderketten

    FV Serie (DIN 8165)

    Iso Nr. p (mm) b1 (mm) b2 (mm) b3 (mm) d1 (mm) d2 (mm) d3 (mm) d4 (mm) d5 (mm) d6 (mm) l1 (mm) l2 (mm) g (mm) s (mm)
    FV 40 40 50 63 80 100 125 160 18 24,5 25,0 10 15 20 32 40 48 37 44 26 3
    FV 63 50 63 80 100 125 160 200 22 30,5 31,0 12 18 26 40 50 60 46 55 30 4
    FV 90 50 63 80 100 125 160 200 250 25 35,5 36,0 14 20 30 48 63 73 53 62 35 5
    FV 112 80 100 125 160 200 250 315 - 30 42,5 43,0 16 22 32 55 72 87 53 72 40 6
    FV 140 80 100 125 160 200 250 315 400 35 47,5 48,0 18 26 36 60 80 95 68 80 45 6
    FV 180 - 100 125 160 200 250 315 400 45 61,5 62,5 20 30 42 70 100 120 86 100 50 8
    FV 250 - - 125 160 200 250 315 400 55 72,0 73,0 26 36 50 80 125 145 98 114 60 8
    FV 315 - - 125 160 200 250 315 400 65 86,0 87,0 30 42 60 90 140 70 117 133 70 10
    FV 400 - - - 160 200 250 315 400 70 96,0 97,0 32 44 60 100 150 185 131 141 70 12
    FV 500 - - 160 200 250 315 400 500 80 106 107 36 50 70 110 160 195 141 151 80 12
    FV 630 - - - 200 250 315 400 500 90 116 117 42 56 80 120 170 210 153 163 100 12

    M Serie (DIN 8167)

    Iso Nr. p (mm) b1 (mm) b2 (mm) b3 (mm) d1 (mm) d2 (mm) d3 (mm) d4 (mm) d5 (mm) l1 (mm) l2 (mm) g (mm) s (mm)
    M 20 40 50 63 80 100 125 160 16 22 22,2 6,0 9,0 12,5 25 30 35 49 18 2,5
    M 28 50 63 80 100 125 160 200 18 25 25,2 7,0 10.0 15,0 30 36 40 56 20 3,0
    M 40 63 80 100 125 160 200 250 20 28 28,3 8,5 12.5 18,0 36 42 45 63 25 3,5
    M 56 63 80 100 125 160 200 250 24 33 33,3 10,0 15.0 21,0 42 50 52 72 30 4,0
    M 80 80 100 125 160 200 250 315 28 39 39,4 12,0 18.0 25,0 50 60 62 86 35 5,0
    M 112 80 100 125 160 200 250 315 32 45 45,5 15,0 21.0 30,0 60 70 73 101 40 6,0
    M 160 100 125 160 200 250 315 400 37 52 52,5 18,0 25,0 36,0 70 85 85 117 50 7,0
    M 224 125 160 200 250 315 400 500 43 60 60,6 21,0 30,0 42,0 85 100 98 134 60 8,0
    M 315 160 200 250 315 400 500 630 48 70 70,7 25,0 36,0 50,0 100 120 112 154 70 10,0
    M 450 - 200 250 315 400 500 630 56 82 82,8 30,0 42,0 60,0 120 140 135 185 80 12,0
    M 630 - 200 250 315 400 500 630 66 96 97,0 36,0 50,0 70,0 140 170 147 200 100 14,0
    M 900 - - 250 315 400 500 630 78 112 113,0 44,0 60,0 85,0 170 210 167 220 120 16,0

    Weitere Typen

    FV Serie
    mit Traglaschen
    mit Hohlbolzen
    mit Befestigungslaschen
    mit angebogenen/angeschweiste Kratzer

    Auf Anfrage liefern wir Ihnen gerne auch mit vergrössertem Gelenkspiel, mit erhöhter Festigkeit, verzinkte-, rostfreie Ausführungen und Kettenräder. Die Normen M und FV liefern wir auch mit diversen Mitnehmern, je nach Bedarf und Wünsch von Kunden.

    Sonderausführungen nach Ihrer individuellen Zeichnung auf Anfrage.

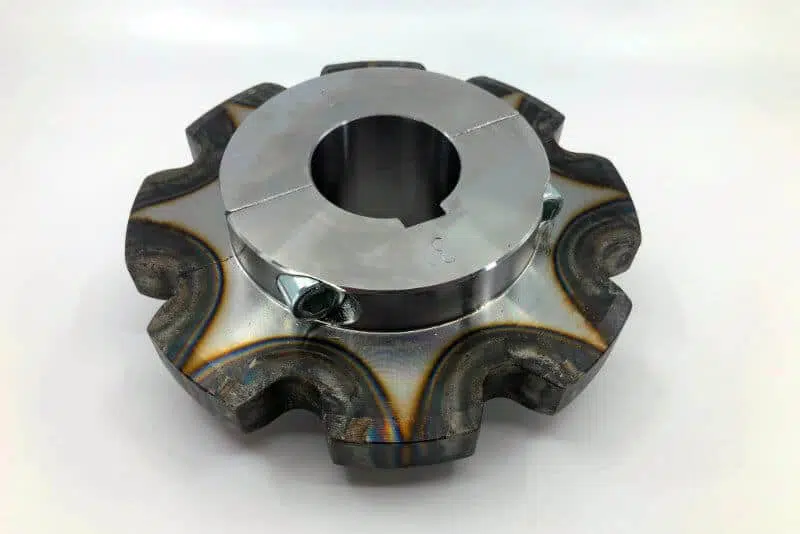

    Kettenräder

    DIN | Sonderausführungen

    Wir liefern auch alle Typen von Kettenräder nach DIN oder in Sonderausführungen. Auf Anfrage auch mit gehärteten Zähnen.

    • Kettenradscheiben
    • Kettenräder mit einseitigen Naben
    • Kettenräder mit beiderseitigen Naben
    • Sonderräder
    Buchsenförderketten

    Anwendungen

    • Klinker-, Gips-, Ton-Rücklader
    • Kratzer-Rücklader
    • Rundholz-Transport
    • Hackschnitzel-Transport
    • Sägelinie
    • Kohle-, Biomasse-, Schlacke-, Quarzit-Förderer
    • Polymere und Granulate
    • Flaschentransport
    • Scherbenkratzerkette für Glasindustrie
    • etc.

    Branchen

    • Zement- und Betonindustrie
    • Stahlindustrie
    • Mineralienindustrie
    • Holz- und Papierindustrie
    • Kraftwerke
    • Umweltindustrie
    • Lebensmittelindustrie
    • Chemische und Düngemittelindustrie
    • Glasindustrie
    • etc.

    ZUBEHÖR

    Gerne bieten wir Ihnen als Ketten Zubehör einzelne Verbindungsglieder und Kettenräder für Ihre Buchsenförderkette.
